Afin de pouvoir accéder a certaines données techniques Ramasoft relatives aux informations transmises dans le XML Nomenclature issue de Ramasoft, des interfaces techniques complémentaires peuvent etre activées entre Ramasoft et Diapason. Le but de ce interfaces est de pouvoir accéder directement depuis Diapason a des informations complémentaires à celles transmises dans la nomenclature Ramasoft, par exemple le suffixe lié a une couleur, le champ description 1 d’un cadre…
Ces données sont disponibles sous forme de matrices :
|
Matrice |
Designation |
|
IRSAccessoire |
Accessoires Ramasoft |
|
IRSBibChassis |
Bibliothèque Chassis Ramasoft |
|
IRSCadDor |
Cadre Dormant Ramasoft |
|
IRSCouleur |
Couleurs Ramasoft |
|
IRSCPB |
Cadres Petits Bois Ramasoft |
|
IRSFinishGroup |
Goupe de Finition Ramasoft |
|
IRSIntercalaire |
Intercalaire Ramasoft |
|
IRSOuvrant |
Type Ouvrant Ramasoft |
|
IRSPanneau |
Panneau Ramasoft |
|
IRSProfile |
Profiles Ramasoft |
|
IRSQuincaillerie |
Quincaillerie Ramasoft |
|
IRSTraitement |
Traitement Ramasoft |
|
IRSVitrage |
Vitrage Ramasoft |
Chaque matrice a pour seule contrainte d’entrée le GUID Ramasoft ( identifiant unique de l’enregistrement Ramasoft) , à alimenter via la VBP.IRSGuid. Cet identifiant est stocké sur chacun des liens nomenclatures relatifs a un des éléments VBA.IRSNetGUID dans la majorité des cas. Pour les couleurs les VBA. IRSCoulExtGUID et VBA. IRSCoulIntGUID vous permettrons de distinguer la couleur extérieure et la couleur intérieure, idem pour les finitions VBA. IRSFinExtGUID et VBA. IRSCoulIntGUID.

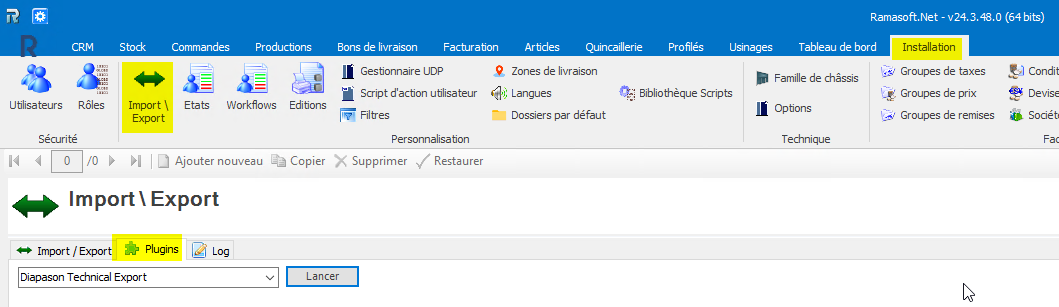

L’Export Doit être réalisé depuis Ramasoft , menu Installation – Import /Export
Ce menu nécessite l’installation du plugin DiapasonTechnicalExport.dll dans le répertoire "Ramasoft.Net Documents\Extensions" et le DiapasonTechnicalExportPlugin.xml dans "Ramasoft.Net Documents" avant de démarrer Ramasoft.Net.
Une fois l’export réalisé, vous devez lancer les différents traitements EIA Diapason permettant de générer les matrices DT RAmasoft :
|
Référence |
Désignation |
|
IRSEiaAcc |
Reception Accessoire Ramasoft |
|
IRSEiaBib |
Reception Bibliotheque Ramasoft |
|
IRSEiaCAD |
Reception Cadre Dormant Ramasoft |
|
IRSEiaCou |
Reception Couleur Ramasoft |
|
IRSEiaCPB |
Reception CPB Ramasoft |
|
IRSEiaFiG |
Reception FinishGroup Ramasoft |
|
IRSEiaInt |
Reception Intercalaire Ramasoft |
|
IRSEiaOuv |
Reception Ouvrant Ramasoft |
|
IRSEiaPan |
Reception Panneau Ramasoft |
|
IRSEiaPro |
Reception profile Ramasoft |
|
IRSEiaQui |
Reception Quicaillerie Ramasoft |
|
IRSEiaTra |
Reception Traitement Ramasoft |
|
IRSEiaVit |
Reception Vitrage Ramasoft |
Accessoires : Accessoires Ramasoft
Informations disponibles depuis la matrice IRSAccessoire :
|
Code |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Unite |
|
Couleur_pos |
IRSBibChassis : Bibliothèque Chassis Ramasoft
Informations disponibles depuis la matrice IRSBibChassis :
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Nom_1 |
|
Nom_2 |
|
Nom_3 |
|
Nom_4 |
|
Nom_5 |
|
Largeur_mini |
|
Largeur_max |
|
Hauteur_mini |

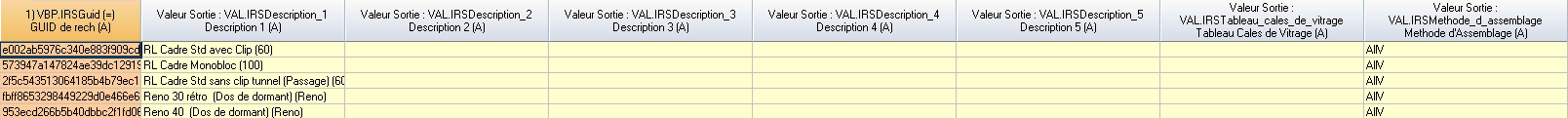

IRSCadDor: Cadre Dormant Ramasoft
Informations disponibles depuis la matrice IRSCadDor :
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Tableau_cales_de_vitrage |
|
Methode_d_assemblage |

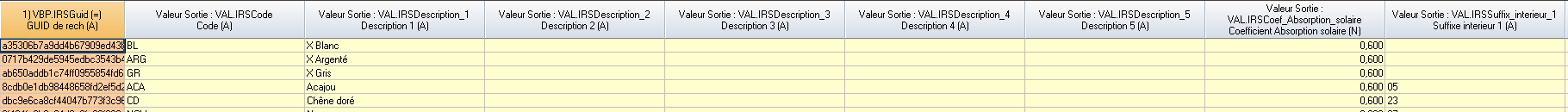

IRSCouleur: Couleurs Ramasoft
Informations disponibles depuis la matrice IRSCouleur :
|
Code |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Coef_Absorption_solaire |
|
Suffix_interieur_1 |
|
Suffix_interieur_2 |
|
Suffix_interieur_3 |
|
Suffix_exterieur_1 |
|
Suffix_exterieur_2 |
|
Suffix_exterieur_3 |
IRSCPB: Cadres Petits Bois Ramasoft
Informations disponible depuis la matrice IRSCPB:
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Type_de_petit_bois |
|
Calcul |
|
EDI_Code |

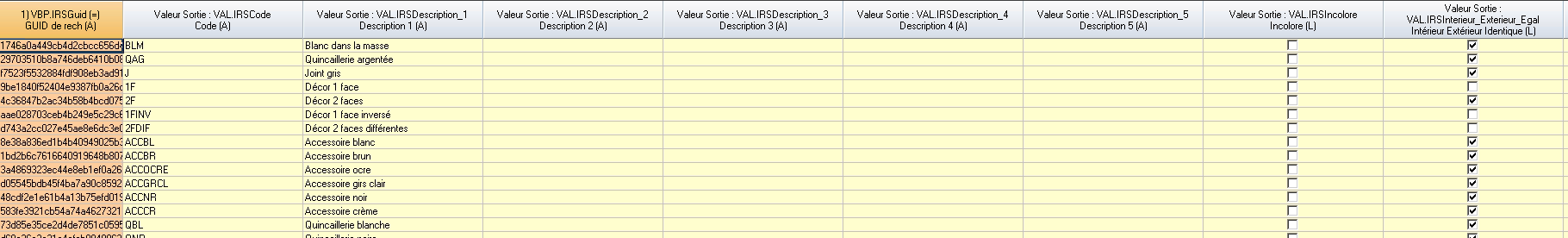

IRSFinishGroup: Groupe de Finition Ramasoft
Informations disponibles depuis la matrice IRSFinishGroup:
|
Code |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Incolore |
|
Interieur_Exterieur_Egal |
|
Prefixe |
|
Suffixe |

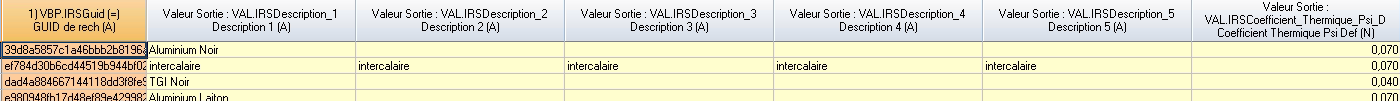

IRSIntercalaire: Intercalaire Ramasoft
Informations disponibles depuis la matrice IRSIntercalaire :
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Coefficient_Thermique_Psi_D |

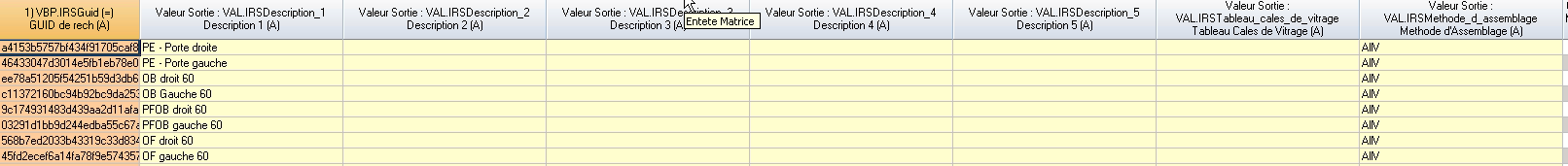

IRSOuvrant: Type Ouvrant Ramasoft
Informations disponibles depuis la matrice IRSOuvrant :
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Tableau_cales_de_vitrage |
|
Methode_d_assemblage |

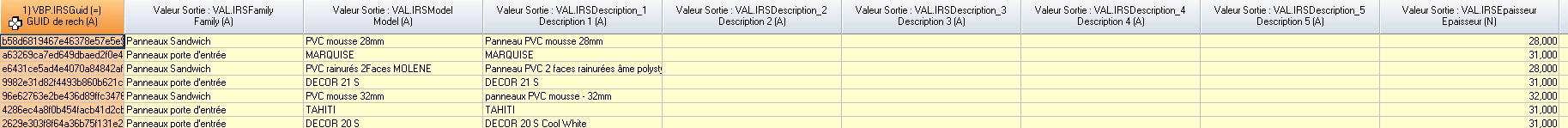

IRSPanneau : Panneau Ramasoft
Informations disponibles depuis la matrice IRSPanneau :
|
Family |
|
Model |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Epaisseur |
|
Isolation |
|
Largeur |
|
Hauteur |
|
U_p |
|
S_p |
|
Poids |
IRSProfile: Panneau Ramasoft
Informations disponibles depuis la matrice IRSProfile:
|
Numero |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Materiel |
|
Color_Suffix |
|
Poids_m |
|
Goutiere_Quincaillerie |
|
Coeff_Thermique_Planchette |
|
Largeur_interieure |
|
Largeur_exterieure |
|
Epaisseur |
|
Is_a_dummy_container_for_su |
|
cote_a |
|
cote_b |
|
cote_c |

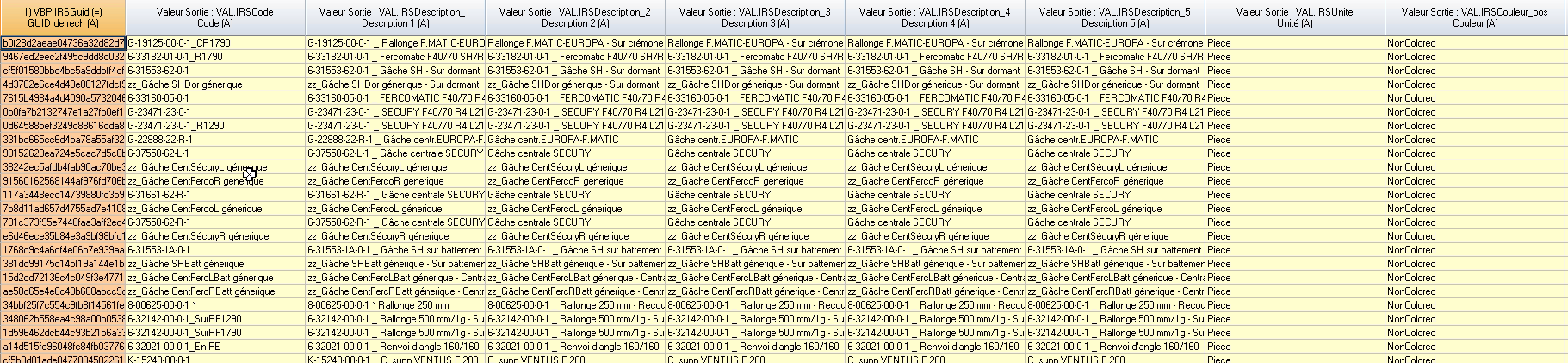

IRSQuincaillerie: Quicaillerie Ramasoft
Informations disponibles depuis la matrice IRSQuincaillerie:
|
Code |
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Unite |
|
Couleur_pos |
|
Cylindres_Profondeur_Min_Ex |
|
Cylindres_Profondeur_Max_Ex |
|
Mesure_par_rappor_a_linteri |
|
Cylindre_Elements_sur_le_Pr |
IRSTraitement: Traitement Ramasoft
Informations disponibles depuis la matrice IRSTraitement :
|
Description 1 |
|
Description 2 |
|
Description 3 |
|
Description 4 |
|
Description 5 |
IRSVitrage: Vitrage Ramasoft
Informations disponibles depuis la matrice IRSVitrage:
|
Description_1 |
|
Description_2 |
|
Description_3 |
|
Description_4 |
|
Description_5 |
|
Composition |
|
Epaisseur |
|
Poids |
|
Cat_Thermique_vitrage |
|
Ug |
|
TLg |
|
Sg_hiver |
|
Sg_ete |
|
Reversible |
