Dormant/Châssis

CatAlpha

Catégorie alpha de la menuiserie rentrant en compte dans le calcul des coefficients thermiques : Clair ; Moyen ; Noir ; Sombre

ClePoiGeo

Clé Variante / Poids Géométrie. Ce paramètre permet de définir une clé, telle que l’essence du bois liée à tous les profils du châssis en cours. Le poids de chaque Géométrie pourra alors être défini en fonction du couple Géométrie / et la valeur du paramètre ClePoiGeo ( disponible depuis la PCD 1.3.34)

CoupCad

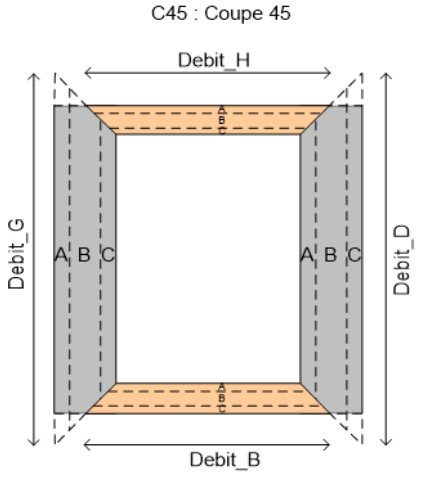

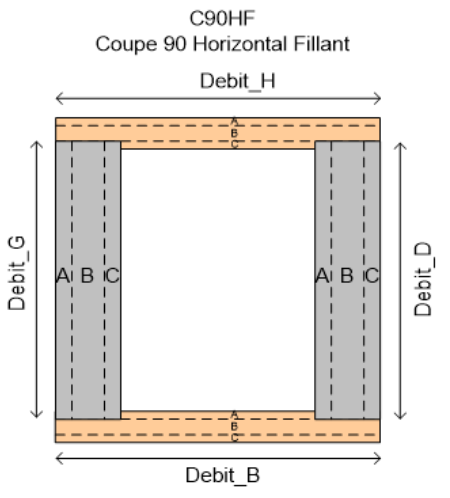

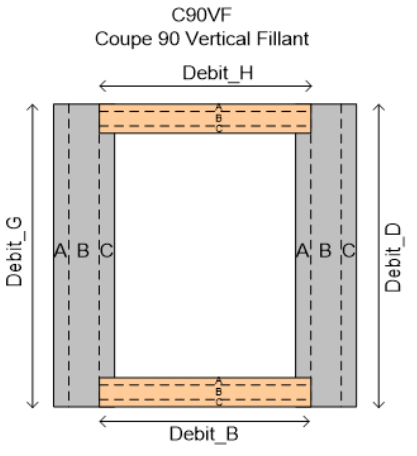

Type Coupe Cadre : Permet de piloter le type de coupe entre la traverse haute et les montants.

Liste d'aide [C45 : Cadre Rectangle coupe 45 | C90HF : Cadre Rectangle coupe 90 HF | C90VF : Cadre Rectangle coupe 90 HF].

CoupCadBG

Type de coupe spécifique au coin bas gauche du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadBD

Type de coupe spécifique au coin bas droit du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

CoupCadHG

Type de coupe spécifique au coin haut gauche du cadre (C45 / C90HF / C90VF). Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle et triangles. Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

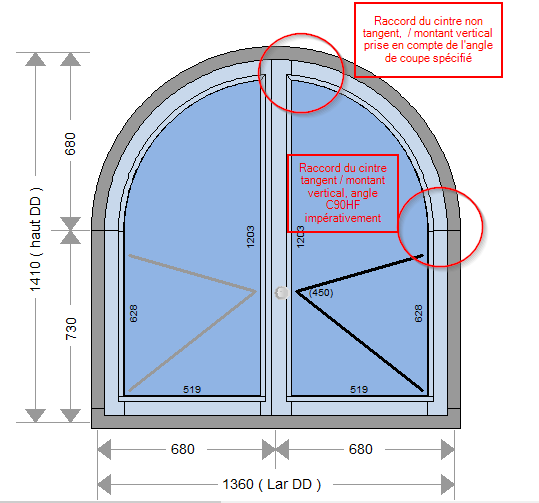

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadHD

Type de coupe spécifique au coin haut droit du cadre (C45 / C90HF / C90VF Ce paramètre ne peut être défini que pour les formes cintrées, trapèzes, rectangle ( pour les forme triangles , utiliser uniquement le paramètre CoupCadHG). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut.

Pour les formes PCT et APN, la valeur du paramètre n’est pas prise en compte si l’arc du cintre est tangent par rapport au montant vertical (l’angle est alors C90HF)

CoupCadCmp1

Type de coupe complémentaire pour les pentagones (C45 / C90HF / C90VF). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre.

CoupCadCmp2

Type de coupe complémentaire pour les rectangles doubles coupes (C45 / C90HF / C90VF). Si aucune valeur n’est spécifiée la valeur du paramètre CoupCad est prise en compte par défaut. Voir §1.3.4 « Angles des cadres Dormant et Ouvrant » pour savoir à quel angle est rattaché le paramètre.

CouTDorSe

Coupe Trav/Dor pour seuil : Permet de piloter le type de coupe entre la traverse basse (hors seuil) et les montants/meneaux. Liste d'aide [C45 : Cadre Rectangle coupe 45 | C90HF : Cadre Rectangle coupe 90 HF | C90VF : Cadre Rectangle coupe 90 HF].

ExcpRepH

Exception Repère Hauteur : Permet de définir des exceptions au paramètre "RefRepH" sous la forme : H1=HTC;H2=HTDZ; ….

ExcpRepL

Exception Repère Largeur : Permet de définir des exceptions au paramètre "RefRepL" sous la forme : L1=HTC;L2=HTDZ; ….

GeoDefGHD

Géométrie Profil Gauche Haut Droit : Permet de spécifier la géométrie des montants du cadre Dormant (Haut Droit et Gauche) à prendre en compte. Ce paramètre est obligatoire.

GeoDefTrav

Géométrie profil défaut Traverse : Permet de spécifier la géométrie des traverses Dormant à prendre en compte. Ce paramètre est obligatoire pour les modèles de Dormant avec traverse.

GeoExcpGHD

Liste chainée des exceptions des profils Haut Gauche ou Droit ayant une géométrie particulière / Géométrie défaut. Spécifier uniquement les exceptions de la géométrie sous la forme GeoG=XXX;GeoD=YYY;GeoH=ZZZ ou par l'intermédiaire d'une VBA.

GeoExcpTrav

Liste chainée des exceptions des traverses ayant une géométrie particulière / Géométrie défaut : TV1= XXX;TH2=YYY

GeoExcpTravBas

Liste chainée des exceptions des traverses basse (ou seuil) ayant une géométrie particulière / Géométrie défaut : Z1=XXX;Z2=YYY ou par l'intermédiaire d'une VBA.

Le type de profil de la traverse basse d’une zone permet de définir la présence d’un seuil sur cette dernière.

GeoPA

Géométrie ou groupe de géométrie défaut de la pièce d'appui du cadre dormant : Permet de spécifier la géométrie de la Pièce d'Appui à prendre en compte. La valeur vide de ce paramètre indique l’absence de Pièce d'Appui.

GeoTravBas

Géométrie ou groupe de géométrie défaut de la traverse basse du cadre dormant : Permet de spécifier la géométrie de la traverse basse du cadre Dormant à prendre en compte. Ce paramètre est obligatoire. Le type de profil de la traverse basse d’une zone permet de définir la présence d’un seuil sur cette dernière.

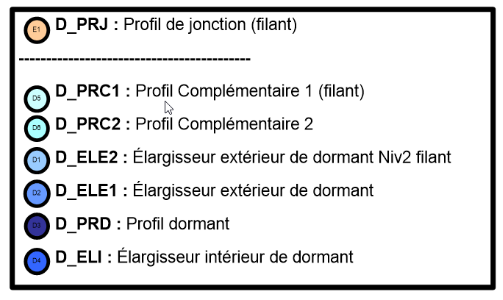

GrpGeoElB1

Géométrie ou groupe de géométrie de l'élargisseur Bas Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Bas "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElB2

Géométrie ou groupe de géométrie de l'élargisseur Bas Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Bas "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElD1

Géométrie ou groupe de géométrie de l'élargisseur Droit Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Droit "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElD2

Géométrie ou groupe de géométrie de l'élargisseur Droit Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Droit "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElG1

Géométrie ou groupe de géométrie de l'élargisseur Gauche Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Gauche "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElG2

Géométrie ou groupe de géométrie de l'élargisseur Gauche Niveau2 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Gauche "Niveau 2" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoElH1

Géométrie ou groupe de géométrie de l'élargisseur Haut Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Dormant Haut "Niveau 1" à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoPrCB1

Géométrie ou groupe de géométrie de l'élargisseur complémentaire Bas Niveau1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur Bas 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoPrCD1

Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Droit 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Droit 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoPrCG1

Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Gauche 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Gauche 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

GrpGeoPrCH1

Géométrie ou groupe de géométrie de l'élargisseur Complémentaire Haut 1 du châssis : Permet de spécifier la référence du « groupe de Profil » de l’élargisseur complémentaire Haut 1 à prendre en compte. La valeur vide de ce paramètre indique l’absence d’élargisseur.

HVR

Hauteur VR : Hauteur volet roulant. La valeur 0 de ce paramètre indique l’absence de Volet roulant.

VREmp

Emplacement Coffre INC /EXC : Permet de spécifier si le Volet roulant et inclus dans la hauteur du dormant. Valeur "Exclu" si non renseigné.

Liste d'aide [Exclu : Exclu | Inclu : Inclu].

JeuVRCha

Jeu entre la position Hors-Tout du Chassis le plus haut et le bas du Volet Roulant exprimé en mm.

RefBVR

Référence du code BVR lié. Cette référence permet d’identifier le BVR utilisé et de retrouver par exemple le dxf associé au BVR pour l’applicatif de coupe.

JE1

Jonction Elargisseur 1 : Permet de déterminer le type de jonction entre les deux élargisseurs ELB1 et ELG1 dans le cas où ces derniers sont présents.

Liste d'aide [FG : Fillant Gauche | FB : Fillant Bas].

JE2

Jonction Elargisseur 2 : Permet de déterminer le type de jonction entre les deux élargisseurs ELB1 et ELD1 dans le cas où ces derniers sont présents.

Liste d'aide [FB : Fillant Bas | FD : Fillant Droit ].

JE3

Jonction Elargisseur 3 : Permet de déterminer le type de jonction entre les deux élargisseurs ELD1 et ELH1 dans le cas où ces derniers sont présents.

Liste d'aide [FH : Fillant Haut | FD : Fillant Droite].

JE4

Jonction Elargisseur 4 : Permet de déterminer le type de jonction entre les deux élargisseurs ELH1 et ELG1 dans le cas où ces derniers sont présents.

Liste d'aide [FH : Fillant Haut | FG : Fillant Gauche ].

LstParDef

Liste chainée des valeurs défaut des positionnements des traverses et meneaux à prendre en compte uniquement dans la représentation (dessin) du cadre dormant. Le positionnement de ces traverses reste cependant "libre" pour la gestion des clairs de vitrage égaux.

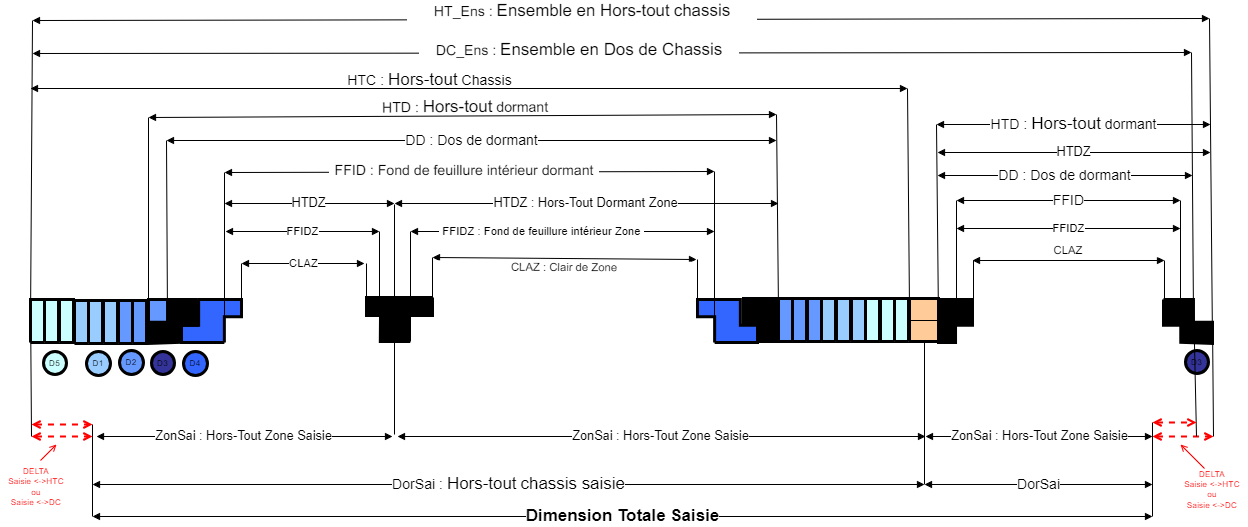

RefRepH

Référence Repère Hauteur : Les traverses de dormant sont cotées depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, HDD, HTO, etc.), HTC par défaut. Les valeurs des cotes sont données dans les paramètres H1, H2, Hn…).

Liste d'aide [‘HTC' | 'HTD' | 'HTDZ' …].

RefRepL

Référence Repère Largeur : Les meneaux de dormant sont cotés depuis leurs axes jusqu'à un référentiel indiqué dans ce paramètre. Le référentiel doit être nommé comme dans le résultat de la couche métier (ex : HTC, HDD, HTO, etc.), HTC par défaut. Les valeurs des cotes sont données dans les paramètres L1, L2, Ln…).

Liste d'aide [HTC' | 'HTD' | 'HTDZ' ].

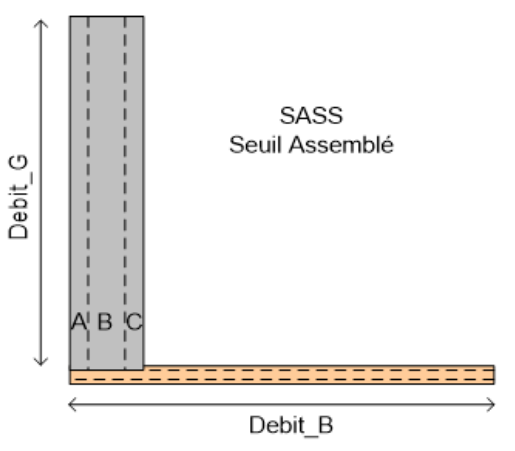

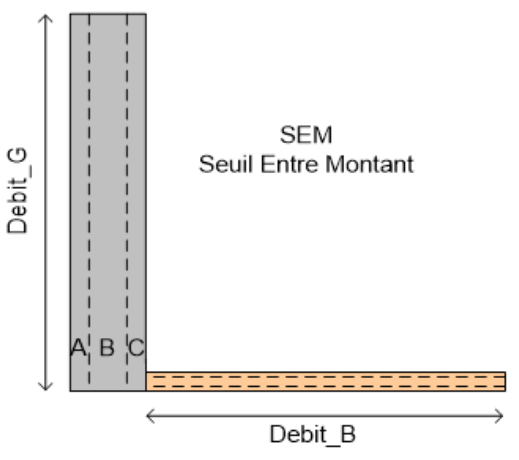

TypAssTraBas

Type d'assemblage des traverses basses dans le cas de zone porte : SASS seuil assemblé ; SEM seuil entre montant.

Liste d'aide [SASS : Seuil Assemblé | SEM : Seuil Entre Montant ].

H1 à 9

Permet de déterminer la position de l’axe de la traverse de dormant (valeur Numérique Ex 543) à partir du repère spécifié par le paramètre RefRepH.

L’axe de la traverse est défini par le paramètre projet GesMasTot : l’axe est au milieu de la cote b de la traverse quand le paramètre est faux ou au milieu de la masse de la traverse dans le cas contraire (traverse asymétrique).

L1 à 9

Permet de déterminer la position de l’axe du meneau de dormant (valeur Numérique Ex 543) à partir du repère spécifié par le paramètre RefRepL.

L’axe de la traverse est défini par le paramètre projet GesMasTot.

HC1 à 9

Permet de déterminer la position de l’axe de la traverse de dormant (valeur caractère relationnel de type alignement ‘E_D1_Z1_TH2’ ou positionnement en mm 543) à partir du repère spécifié par le paramètre RefRepH.

L’axe de la traverse est défini par le paramètre projet GesMasTot.

LC1 à 9

Permet de déterminer la position de l’axe du meneau de dormant (valeur caractère relationnel de type alignement ‘E_D1_Z1_TV1’ ou positionnement en mm 543) à partir du repère spécifié par le paramètre RefRepL.

L’axe de la traverse est défini par le paramètre projet GesMasTot.

RefBib

Non Obligatoire. Référence du modèle bibliothèque (Latéral Gauche / Imposte / Allège / Zone Principale / Latéral Droit) lié au modèle technique. L’initialisation de ce paramètre permet de décrire les zones dormantes sous la forme LG/IM/AL/ZP/LD. Le calcul de l’objet E_D1_Z1_V1_R1 peut être exprimé sous la forme E_D1_LG_V1_R1 si Z1 correspondant à la zone latéral Gauche dans le modèle technique sélectionné.

ParFigDes

Liste des paramètres H ou L (séparateur ;) dont la valeur ne peut être modifiée suite à une action graphique telle que le calcul de clairs égaux ou l’alignement de traverse.

HALGM

Hauteur d’allège maçonnée exprimée en mm. Paramètre pris en compte lors de définition de la hauteur de poignée depuis le sol.

JeuBDCAlgM

Jeu Bas Dos Châssis Allège Maçonnée exprimé en mm. Paramètre pris en compte lors de définition de la hauteur de poignée depuis le sol.

JeuDDCAlgM

Jeu Droit Dos Châssis Allège Maçonnée exprimé en mm.

JeuGDCAlgM

Jeu Gauche Dos Châssis Allège Maçonnée exprimé en mm.

JeuHDCAlgM

Jeu Haut Dos Châssis Allège Maçonnée exprimé en mm.

FormSym

Ce paramètre de type caractéristique permet lorsqu’il est activé a YES de forcer une symétrie horizontale pour les formes de type triangle (isocèle, rectangle gauche et droit) ainsi que pour les formes trapèzes ( CDTZRG, CDTZRD, CDTZBG et CDTABD) . La pointe du triangle( ou trapèze) se retrouve donc vers le bas. Cette fonctionnalité ne peut être activée que pour les châssis mono zone , mono remplissage, avec un faux ouvrant ou fixe. Les cadres petits bois ne peuvent pas être activés pour les formes symétriques.

LstPosFixH

Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Haut du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de bas en haut. (non utilisé pas pour les formes triangle)

LstPosFixB

Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Bas du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de bas en haut

LstPosFixG

Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Gauche du châssis dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite.

LstPosFixD

Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant Droit du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite.

LstPosFixCmp1

Liste chainée des positions (séparateur ;) des pattes de fixation sur le montant coupé haut gauche ou haut droit pour les formes géométriques CDREC1CD et CDREC1CG du châssis (dormant ou élargisseur extérieur). Les positions doivent être données de gauche à droite.

CDCotAllMac

Paramètre de type caractéristique permettant de spécifier l’affichage de la cotation de l’allège maçonnée.

Liste d'aide [Aucun ou Vide : Pas de cotation | Standard : Affichage de la valeur de la hauteur de l’allège maçonnée | Valeur donnée : affichage de la cotation avec la valeur donnée en paramètre ].

ZonBarr

Liste Zones Barreaudage (séparateur ;) exemple Z1;Z2. Le barreaudage sera défini sur toutes les zones du modèle si ce paramètre reste vide

SensBarr

Sens des Barreaux : [V pour verticaux, H pour Horizontaux]

EntreAxeBarr

Entre Axes Barreaux (mm) : Exemple 100

NbBarr

Nombre de Barreaux : nombre de barreaux à insérer dans les zones spécifiées.

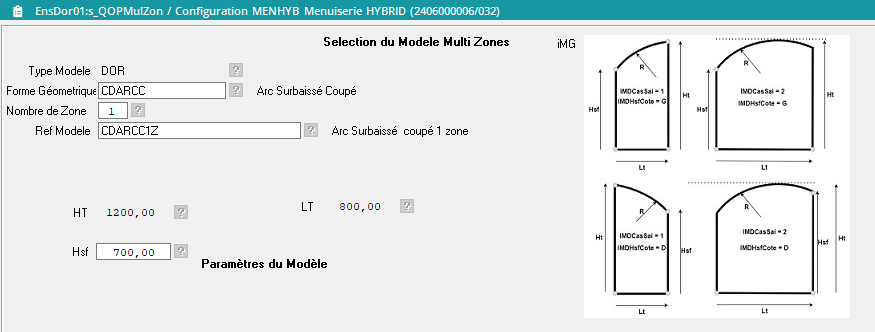

CasSai

Utile uniquement pour forme de dormant CDARCC sur un ensemble CDREC. Cas de saisie (valeur 1 ou 2) - Permet de dire comment il faut interpréter les données d’entrées (plus d’info ici )

RayonSai

Utile uniquement pour forme de dormant CDARCC sur un ensemble CDREC. Rayon de saisie (valeur numérique) (plus d’info ici )

HsfCote

Utile uniquement pour forme de dormant CDARCC sur un ensemble CDREC. Côté de la hauteur sous Fleche donnée (valeur G ou D) (plus d’info ici )

FFID

Fond de Feuillure Intérieur Dormant

HDD

Dos de Dormant

HTC

Hors-Tout Châssis

HTD

Hors-Tout Dormant

Angle1

Valeur de l’angle 1 en degré

Angle2

Valeur de l’angle 2 en degré

Angle3

Valeur de l’angle 3 en degré

Angle4

Valeur de l’angle 4 en degré

GeoH

Référence Géométrie du profil Haut du cadre

GeoB

Référence Géométrie du profil Bas du cadre

GeoG

Référence Géométrie du profil Gauche du cadre

GeoD

Référence Géométrie du profil Droit du cadre

PosAxeH1

Position de l'axe H1

PosAxeH2

Position de l'axe H2

PosAxeH3

Position de l'axe H3

PosAxeH4

Position de l'axe H4

PosAxeH5

Position de l'axe H5

PosAxeH6

Position de l'axe H6

PosAxeH7

Position de l'axe H7

PosAxeH8

Position de l'axe H8

PosAxeH9

Position de l'axe H9

PosAxeL1

Position de l'axe L1

PosAxeL2

Position de l'axe L2

PosAxeL3

Position de l'axe L3

PosAxeL4

Position de l'axe L4

PosAxeL5

Position de l'axe L5

PosAxeL6

Position de l'axe L6

PosAxeL7

Position de l'axe L7

PosAxeL8

Position de l'axe L8

PosAxeL9

Position de l'axe L9
