Maintenance des nomenclatures de gestion

• Principe des Nomenclatures de gestion

  • Schéma de définition général

  • Génération de la nomenclature de Gestion

• Macro-langage

  • Accès dans le macro-langage

  • Requêtes RNG et RVN

  • Fonction au sein de la requête REB

• Génération Nomenclatures de gestion

• Consultation des Nomenclatures de Gestion / Composé

• Consultation des Nomenclatures de Gestion / Composant

Principe des Nomenclatures de gestion

Schéma de définition général

C’est une nomenclature orientée « Gestion Stock » permettant de connaître les besoins en composants gérés d’un article.

Génération de la nomenclature de Gestion

La définition et la génération des nomenclatures de gestion n’est pas obligatoire ; Diapason générera au besoin la nomenclature de gestion pour l’article à partir de la nomenclature de définition (de pointeur ou de définition Diapason) en cours.

Il est possible de générer plusieurs nomenclatures de gestion identifiées par une unité de production et un cadre d’utilisation.

La génération s’appuie sur :

• le paramètre utilisateur « NOM-INI » qui active ou non la génération par défaut

• une requête RVN de « Recherche Nomenclature de Gestion » qui permet de sélectionner la nomenclatures de gestion en indiquant l’Unité de Production et le Cadre d’Utilisation. MOTS-CLES :

• PRENDRE NomUniPro « Unité de production »

• PRENDRE NomCadUti « Cadre d’utilisation »,

• PRENDRE NomTyp « Type de nomenclature »,

• PRENDRE NomGenRef « requête RNG »,

• PRENDRE IniNomDef « initialisation par défaut de la nomenclature de gestion par Diapason ». On arrive alors dans la RNG avec une nomenclature de gestion pré-calculée.

• une requête RNG « Règle Nomenclature de Gestion » qui permet de maintenir la structure de nomenclatures et les informations de liens. MOTS-CLES : Pour Chaque Pointeur Global, Pour Chaque Composant de gestion, INIT SNG (variables standards nomenclatures de gestion), INIT VNG (variables spécifiques nomenclatures de gestion) …

• une requête RV3 « Règle Nomenclature de Gestion Diapason » qui permet de traiter l’affectation des liens de la nomenclature de gestion avec des articles standards ou à la commande. MOTS-CLES : Pour Chaque Pointeur Global, SI Denier Niveau, SI Article Standard. Cette requête oriente la génération

Pour l’utiliser dans le flux et lancer une nomenclature de gestion à partir d’un article, les informations suivantes sont nécessaires :

• date d’application

• unité de production

• cadre d’utilisation

• type article

• référence article

• type de nomenclature de définition

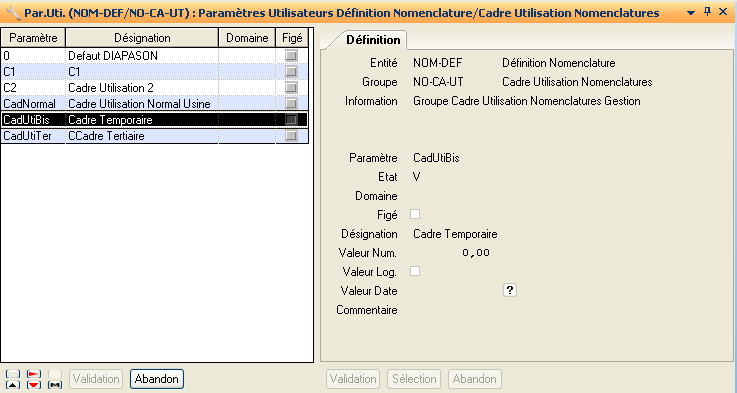

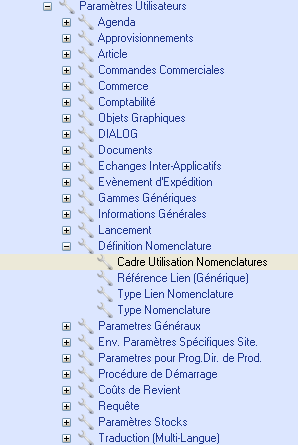

Les cadres d’utilisation pour les nomenclatures de gestion sont des paramètres utilisateurs :

Macro-langage

Accès dans le macro-langage

L’accès à la nomenclature de gestion d’une ligne de commande s’effectue comme suit :

Positionnement sur la table DDNomen (entête nomenclature) avec :

DDNomen.GenRefTypeArt = CDPrLi.GenRefTypeArt (= ‘C’)

DDNomen.GenRefArt = CDPrLi.GenRefArt

DDNomen.NomDatApp = ?

DDNomen.FabUniProRef = ‘’

DDNomen.FabNomCadUti = ‘’.

Parcours des liens de nomenclatures (table DDNoCsa) avec la condition suivante :

DDNoCsa.NomGesIdeRef = DDNomen.NomGesIdeRef

Requêtes RNG et RVN

RNG -Règle Nomenclature de Gestion

Mots clés :

Pour Chaque Pointeur Global, …

Pour Chaque Composant de Gestion, …

Init SNG

Init VNG

Cette requête permet d’établir les composants de la nomenclature de gestion en lui fournissant les règles de constitution dont voici deux exemples :

Exemple 1 :

COMMENTAIRE : "Generation de nomenclature de gestion."

POUR CHAQUE Composant Gestion :

INIT SNG.StoFluSecSorRef = CLO."Reception"

INIT SNG.DfaMethode = SAS.DFaMethode

SI SNG.EtaGamPla = CLO."DEBIT"

INIT SNG.LanSerCsaArtPos = CLO."BCOPROD"

FIN_BLOC

FIN_BLOC

Exemple 2 :

POUR CHAQUE Pointeur Global :

SI SNO.di-niveau EXISTE ET <> 0

SI Article Standard

SI SAS.DFaMethode <> CLO."99" ET SAS.DFaMethode <> CLO."10"

CREATION Composant Gestion :

INIT SNG.GenRefTypeArt = SAS.GenRefTypeArt

INIT SNG.GenRefArt = SAS.GenRefArt

INIT SNG.QteLien = SNO.di-qte-tot

FIN_BLOC

FIN_BLOC

FIN_BLOC

FIN_BLOC

FIN_BLOC

RVN, Recherche Nomenclature de Gestion

Mots clés :

Création Liste

Prendre

NomUniPro Unité de Production

NomCadUti Cadre d’utilisation

NomTyp Type de Nomenclature

NomGenRef Référence de la RNG à exécuter

IniNomDef  Initialisation par défaut, automatiquement par Diapason, de la

nomenclature de gestion : + ou -.

Si « IniNomDef » est renseigné à « + » alors la nomenclature de gestion est générée en amont, automatiquement, par Diapason (par exemple sur la base d’une nomenclature de définition ou de pointeurs).

Si « IniNomDef » est renseigné à « – », l’utilisateur doit constituer lui-même la nomenclature de gestion (dans la RNG).

Cette requête permet de se positionner sur la nomenclature de gestion désirée en renseignant les informations qui viennent d’être listée ci-dessus : Unité de Production, Cadre d’utilisation…

CREATION LISTE :

PRENDRE NomGenRef = SAS.FabNomGenRef

PRENDRE NomUniPro = SAS.FabUniProNom

PRENDRE NomCadUti = SAS.FabNomCadUti

PRENDRE NomTyp = SAS.FabNomTyp

PRENDRE IniNomDef = CGL.OUI

FIN_BLOC

CREATION LISTE :

PRENDRE NomGenRef = CLO."RNG-0002"

PRENDRE NomUniPro = CLO."DF_STD"

PRENDRE NomCadUti = CLO."C2"

PRENDRE NomTyp = CLO."0"

PRENDRE IniNomDef = CGL.NON

FIN_BLOC

RV3 , Règle Nomenclature de Gestion Diapason

Mots clés :

Pour Chaque Pointeur Global , …

SI Dernier Niveau

SI Article Standard

CREATION LISTE

Exemple d’usage :

COMMENTAIRE : "*** Requete de generation de la nomenclature de gestion a partir de la nomenclature de pointeurs. Seuls les articles standards geres (en stock et dont la methode origine des besoins est differente de manuelle) et les composants sur mesure approvisionnes (a identifier) seront presents dans cette nomenclature ***"

POUR CHAQUE Pointeur Global :

SI Dernier Niveau

SI Article Standard

COMMENTAIRE : "*** On recupere les articles standards de dernier niveau ***"

CREATION LISTE :

PRENDRE Reference = CGL.OUI

PRENDRE RefComposant = VBA.ge-ref-gene

PRENDRE UnMeQte = VBA.ge-um-emp

PRENDRE Qte = VBA.di-qte-tot

FIN_BLOC

FIN_BLOC

SINON

COMMENTAIRE : "*** On recupere les vari articles de dernier niveau qui sont d origine appro ou sous-traite ==> cela indique qu un article sur mesure approvisionne sera genere par la suite ***"

OUVRIR TV DDVaArt AVEC DDVaArt.GenRefTypeVaArt = CLO."VAD" ET DDVaArt.GenRefVaArt = VBA.ge-ref-geni :

SI DDVaArt.GenOriAch = CGL.OUI

CREATION LISTE :

PRENDRE Reference = CGL.NON

PRENDRE UnMeQte = VBA.ge-um-emp

PRENDRE Qte = VBA.di-qte-tot

FIN_BLOC

FIN_BLOC

FIN_BLOC

FIN_BLOC

FIN_BLOC

FIN_BLOC

Fonction au sein de la requête REB

« INIT-NOMGES » (Initialisation Identifiant Nomenclature) renvoie l’identifiant d’une nomenclature de gestion

Pour utiliser cette fonction, des paramètres sont à renseigner :

• Type-Art : R (Standard) ou C (Sur-Mesure)

• Article : Référence Article

• Date-App : Date d’application

• Uni-Pro : Unité de Production

• Cad-Uti : Cadre d’utilisation

• Identifiant : Variable

A l’affichage, cette fonction devient : INIT-NOMGES :

VLO.InitNomGes = INIT-NOMGES( TYPE-ART= R , ARTICLE= CLO."Fenetre" , DATE-APP= CLO.11/07/2005 , UNI-PRO= DF_STD , CAD-UTI= cadrutil , S:IDENTIFIANT= VLO.IdentNomGes )

Génération Nomenclatures de gestion

A un article, une date d’application, un cadre d’utilisation et une unité de production correspondent une seule nomenclature de gestion.

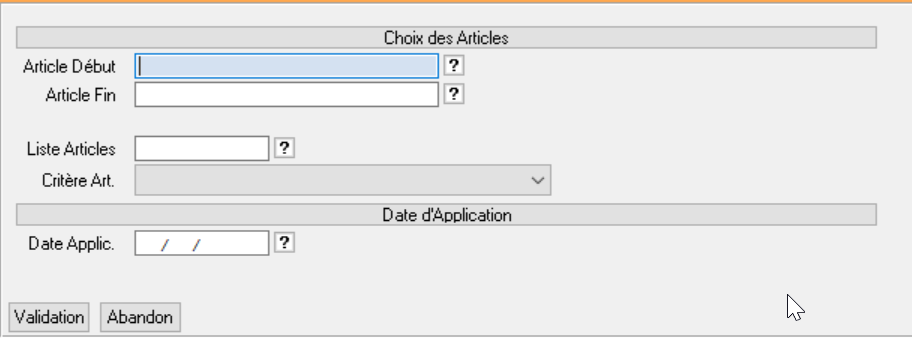

Choix des Articles : L’utilisateur a le choix entre 3 options :

• Article Début, Article Fin : Choisir une Référence Article Début et une Référence Article Fin

• Liste d’articles: Saisir une Liste d’articles

• Critère Art.: Sélectionner une condition d’affichage (Critère Article associé à une requête RC-ART)

• Date Applic.: L’utilisateur saisit la date d’application.

Consultation des Nomenclatures de Gestion / Composé

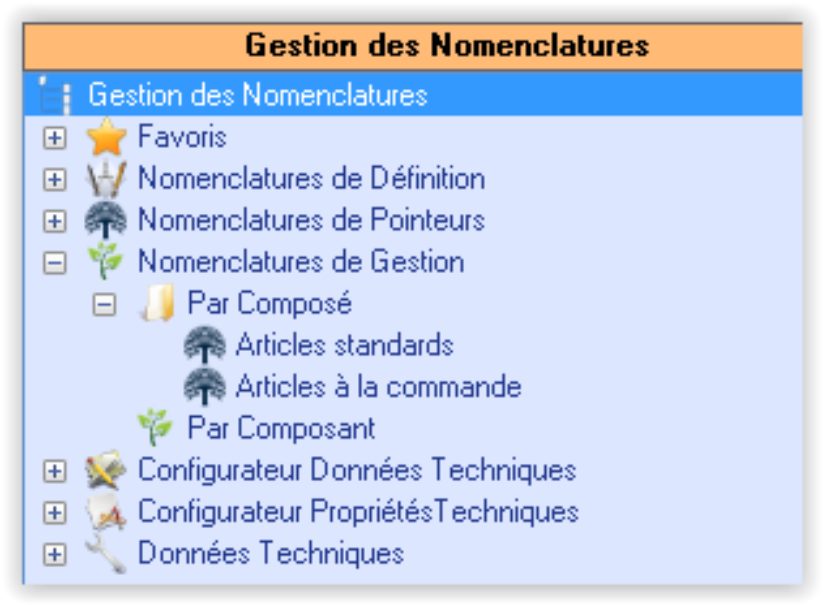

La consultation des nomenclatures de gestion est disponible dans l’explorateur applicatif « Nomenclatures ».

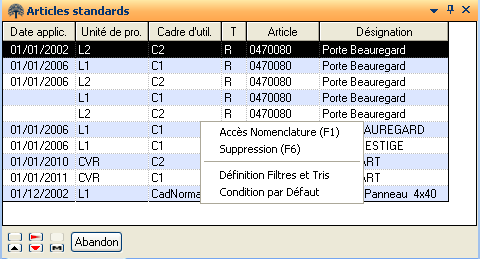

L’application de consultation des nomenclatures de gestion par composé est la suivante :

Description de la liste :

• Date applic.

Date d’application de la nomenclature.

• Unité de Pro.

Unité de production.

• Cadre d’util.

Cadre d’utilisation de la nomenclature.

• T

Type de l’article.

• Article

Référence de l’article.

• Désignation

Désignation de l’article.

Actions disponibles :

• Accès Nomenclature

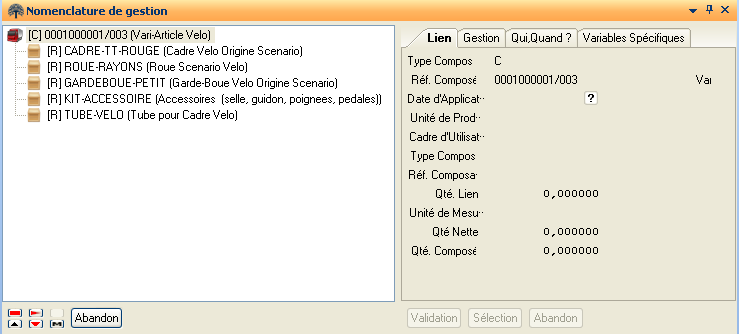

Présentation sous forme d’arbre de la nomenclature de l’article courant :

Description de l’arbre :

Type composant (entre [ ]), référence composant, désignation composant (entre ()).

Description de la fiche :

• Type composé

R (standard) ou C (sur mesure).

• Réf. Composé

Référence du composé.

• Date d’Application

Date d’application de la nomenclature.

• Unité de Production

Sert à identifier avec le cadre d’utilisation le lien de nomenclature.

• Cadre d’utilisation

Sert à identifier avec l’Unité de Production le lien de nomenclature.

• Type Composant

R (standard) ou C (sur mesure).

• Réf. Composant

Référence du composant.

• Qté Lien

Quantité de lien.

• Unité de Mesure

Unité de mesure de la quantité.

• Qté Nette

Pour les lignes annexes, quantité de lien divisée par la quantité de lien de la ligne principale.

• Qté Composé

Quantité de composé correspondant à la quantité de composant (quantité de lien).

Onglet « Gestion »

• Méth. Gestion

Méthode de gestion du composant.

• Méth. Conso.

Méthode de consommation du composant.

• Méth. Calc. Prix

Méthode de calcul du CRV.

• Date Début

Date de début de validité du lien.

• Date Fin

Date de fin de validité du lien.

• Famille Csa.

Famille composant pour calcul du CRV.

• Etape Gamme

Etape de consommation du composant. Voir « Cycle Lien ».

• Fam. Reg. Gamme

Famille de Regroupement Composant-Gamme.

• Cycle Lien: Le positionnement des sorties prévisionnelles des composants concernant les articles fabriqués à la commande utilise le principe suivant :

  • Si le composant est rattaché à une étape et que cette étape existe effectivement dans la gamme principale planifiée de l’article, la sortie prévisionnelle considérée par le calcul sera la date de début de l’étape.

  • Sinon, si un cycle est défini sur le lien, la sortie prévisionnelle considérée par le calcul sera la date de fin de fabrication planifiée (SDL.CdeLigPlaDatFabFin) à laquelle le cycle du lien est retranché (par rapport au calendrier défaut de production).

  • Sinon, la sortie prévisionnelle considérée par le calcul sera la date de début de fabrication planifiée (SDL.CdeLigPlaDatFabDeb).

• Composants Subst.

Composant de Substitution.

• Transac. Stock

Transaction de stock pour consommation du composant.

• Section Conso.

Section de consommation du composant.

• Type Mvt. Conso.

Type de mouvement pour consommation du composant.

• Section Subst.

Section de Substitution

• Type Mvt. Subst.

Type de Mouvement de Substitution

Onglet « Qui, Quand »

Données de traçabilité classiques.

Onglet « Spécifiques »

Toutes les variables de type « VNG » (spécifiques nomenclature de gestion) qui ont une valeur sur le lien.

• Suppression

Suppression de la nomenclature. Possible uniquement sur les articles standards.

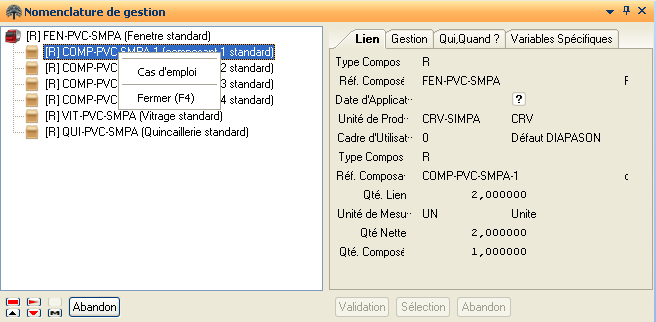

Consultation des Nomenclatures de Gestion / Composant

Application similaire à la « Consultation des Nomenclatures de Gestion / Composé » mais dont la seule action possible est « Cas d’emploi ».
