Requête REN « Générations des Caractéristiques Techniques »

• Détail définition d’une caractéristique technique

• Principe

• Règles de constitution.

• Sous Traitance Opératoire

• Exemple de requête pour l’étape MON(tage).

• Exemple de requête pour étapes USI(nage) et (DEBit).

• Conditions de Génération

Détail définition d’une caractéristique technique

Principe

La requête REN de génération des caractéristiques permet de générer les Caractéristiques Techniques (CT) sur chaque OF.

La requête REN de génération des caractéristiques doit renvoyer une liste présentant les informations suivantes pour assurer la génération des caractéristiques techniques pour un OF et une étape :

• GamEtaRef : référence étape de génération (si cette référence est vide, les CT liées à cette référence seront rattachées à toutes les étapes de file d’attente concernées par la requête)

• LanSerCT : Type d’information. Cette donnée peut contenir :

  • ‘UM’ = Unité de mesure de charge

  • ‘CT’ = Caractéristique technique

  • ‘NO’ = Nomenclature de CT

En fonction du contenu de cette information, certaines zones présenteront un comportement différent (voir description ci-dessous).

• LanSerCTRef : Référence de la CT ou unité de mesure de charge ou mode de déclaration :

• Si LanSerCT = CT ou LanSerCT = NO, alors LanSerCTRef contient la référence de la CT à générer

• Si LanSerCT = UM, alors LanSerCTRef contient l’unité de mesure de charge pour les déclarations

• LanSerCTDes : Désignation de la CT.

• LanSerCTVal : Valeur de la CT pour une unité de mesure OF.

• LanSerCTQteLie : Coefficient de conversion diviseur pour une unité de mesure OF.

• LanSerCTQteCdi  : Quantité de conditionnement de la CT pour déclaration.

• LanSerCTTyp : Type de la CT.

• LanSerCTSsTyp : Sous-type de la CT.

(type et sous-type sont des données informatives et peuvent être utilisées pour trier des CT)

Zones supplémentaires utilisées en mode ‘NO’

• LanSerCTOri : Origine de la CT enfant décrite dans LanSerCTEnf. LanSerCTOri peut contenir les valeurs suivantes :

  • une référence étape

  • R pour un composant standard

  • C pour un composant à la commande

• LanSerCTCsa : Selon la valeur de LanSerCTOri, contient la référence CT (LanSerCTOri = référence étape) ou la référence de l’article composant (LanSerCTOri = R ou C).

• LanSerCTCoe : Coefficient de conversion entre la CT « père » et la CT enfant décrite dans LanSerCTEnf.

Règles de constitution.

La constitution de CT et de leur nomenclature est soumise à certaines règles :

• CT sur dernière étape : La dernière étape du process a automatiquement la CT défaut (référence = référence OF), dont la nomenclature est calculée à partir des CT des étapes précédentes.

• CT sur étape de substitution : L’étape de substitution hérite des CT de l’étape principale.

La quantité lancée sur une étape de substitution est nulle ainsi que sur toutes les étapes ‘filles’ de celle-ci. De nouvelles applications permettent d’affecter les quantités à fabriquer sur ces étapes. Voir documentation suivi de fabrication pour le détail de ces applications.

• CT sur étape enfant : Une étape enfant n’ayant pas de CT décrites hérite des CT de l’étape père, avec un coefficient de CT à 1 avec celles-ci.

• Unicité nomenclature dans Série: Une même CT dans plusieurs OFs d’une Série doit avoir la même nomenclature. Si elle est décrite plusieurs fois, c’est la dernière qui est prise en compte.

• Principe de calcul des quantités : Lorsqu'un composant est utilisé dans la nomenclature de CT sur une étape donnée, c'est la quantité totale de composant calculée à partir des coefficients de liens des CTs pour l'OF correspondant qui définit la quantité de composant géré : cette quantité se substitue à la quantité de composant donnée dans la nomenclature de gestion défaut de l'article. Par ailleurs, si la quantité calculée en cumul sur l'OF ne peut être arrondi avec une précision de 6 chiffres après la virgule (gestion dans ce cas d'une quantité de composé).

Sous Traitance Opératoire

Les CTs peuvent désormais être destinées à la sous-traitance. Les champs dédiés à cette gestion sont :

• LanSerCTSsTOri (+/-)

• GenRefTypeArt

• GenRefArt

• LanSerCTTypDA

• LanSerCTModDA

• LanSerCTGenDA (+/-)

• LanSerCTDatDA

• LanSerCTQteASt

Les conditions requises pour pouvoir gérer de la sous-traitance opératoire sont :

• Les champs GenRefTypeArt et GenRefArt font obligatoirement référence à un Vari-Article dont l’origine principale est ‘Sous-Traité’. Il ne doit pas être géré en stocks.

• Il n’est actuellement possible que de générer des demandes tracées (LanSerCTTypDA = ‘0’).

• La quantité à sous-traiter doit être positive.

La demande générée va être rattachée à un article de type ‘S’ (nouveau type article) et dont la référence sera LanSerFabOF + GamEtaRef + LanSerCTRef. La réception d’une telle demande viendra mettre à jour la quantité réceptionnée sur la CT (LanSerCTQteRec). Ces actions seront tracées dans l’historique des déclarations et, de ce fait il sera possible d’annuler cette opération comme toute déclaration de fabrication.

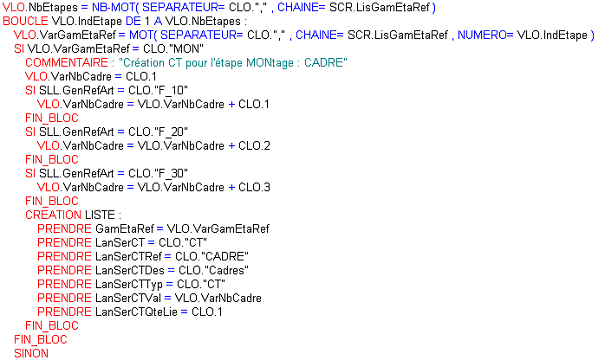

Exemple de requête pour l’étape MON(tage).

Dans les exemples suivants, nous considérons une gamme dont la structure est la suivante :

DEB (débit) ➡️ USI (usinage) ➡️ MON (montage) ➡️ FIN (finition)

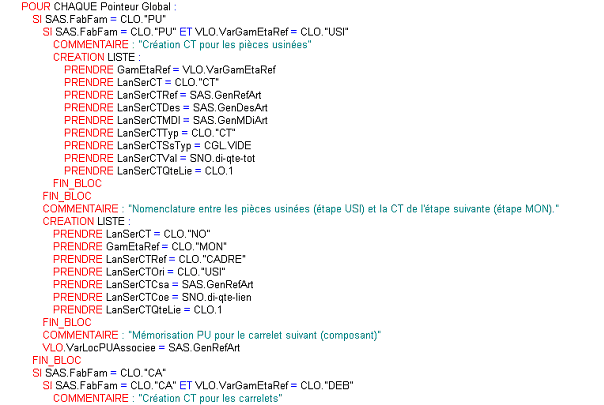

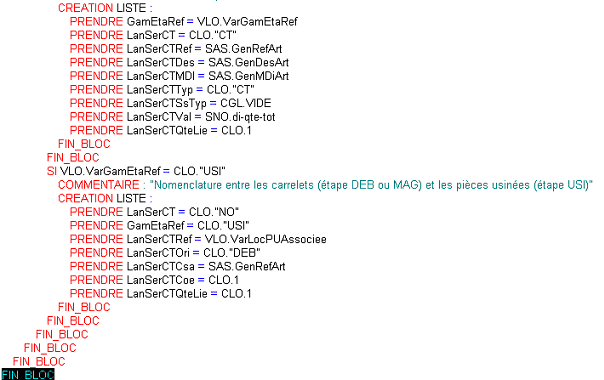

Exemple de requête  pour étapes USI(nage) et (DEBit).

Ce bloc se situe après le « SINON »  de l’exemple précédent :

La description des CT ne se fait que pour les étapes principales. Les étapes de substitution hériteront de leurs CT.

Conditions de Génération

Lors de la création d’une Série (et donc des OFs), la gamme de file d’attente est générée si une gamme générique est pilotée pour la Série.

La génération des CT intervient après la génération de la gamme de file d’attente, et suit le scénario suivant :

Les étapes de la gamme générée sont triées par requête REN de génération des CT indiquée sur les étapes, de manière à n’exécuter qu’une seule fois une même requête REN présente sur différentes étapes de file d’attente de la gamme.

Pour chaque exécution de requête REN, un environnement d’exécution est positionné :

• La variable standard critère LisGamEtaRef (SCR) contient la liste des étapes liées à la requête.

• L’ordre de fabrication en cours et son contexte (variables SLL et VLL) sont visibles dans la requête.

• La variable standard critère GamCtxGen (SCR) contient l’environnement de génération des CT (« TES » pour l’environnement de tests).
