Cette fonction est disponible à partir de la révision V5.07.
BUT
Cette fonction doit être utilisée exclusivement dans la cadre de la mise en place d’un projet en lien avec MAESTRO.
Cette fonction permet de récupérer les images générés par MAESTRO.
TYPE
CARACTERE
SYNTAXE
Variable = IMAGE-MAESTRO (COMMANDE=”Numéro commande Diapason” LIGNE-COMMANDE=“Ligne Diapason”, FORMAT=”Format de l’image demandé” TYPE=”Type de l’image” NUMERO=”Dans le cas d’un vitrage numéro de la case” HAUTEUR=”Hauteur de l’image” LARGEUR=”Largeur de l’image” DEFINITION=”Qualité de l’image” REPERTOIRE-ENREGISTREMENT=”Répertoire LINUX enregistrement”)
PARAMETRES
|
Paramètre |
E/S |
O |
Type |
Description |
|
COMMANDE |
E |
Oui |
Caractère |
Référence commande Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
LIGNE-COMMANDE |
E |
Oui |
Caractère |
Ligne de commande Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
FORMAT |
E |
Oui |
Caractère |
Format demandé (SVG,PNG) Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
TYPE |
E |
Oui |
Caractère |
Type de l’image souhaité (Vue intérieur ou extérieur, 2D/3D, coupes etc….) Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
NUMERO |
E |
Oui |
Caractère |
Numéro de la case du vitrage Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
HAUTEUR |
E |
Oui |
Numérique |
Hauteur de l’image Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
LARGEUR |
E |
Oui |
Numérique |
Largeur de l’image Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
DEFINITION |
E |
Oui |
Caractère |
Qualité de l’image : HIGH (Seulement haute qualité gérée pour le moment) Peut être donné par une variable locale, une constante globale, une constante locale ou une variable entité. |
|
REPERTOIRE-ENREGISTREMENT |
E |
Oui |
Caractère |
Répertoire d’enregistrement de l’image sous LINUX |
NOTES
Si la fonction s’est bien déroulée, la variable résultat est vide sinon elle contient le libellé de l’erreur détectée.

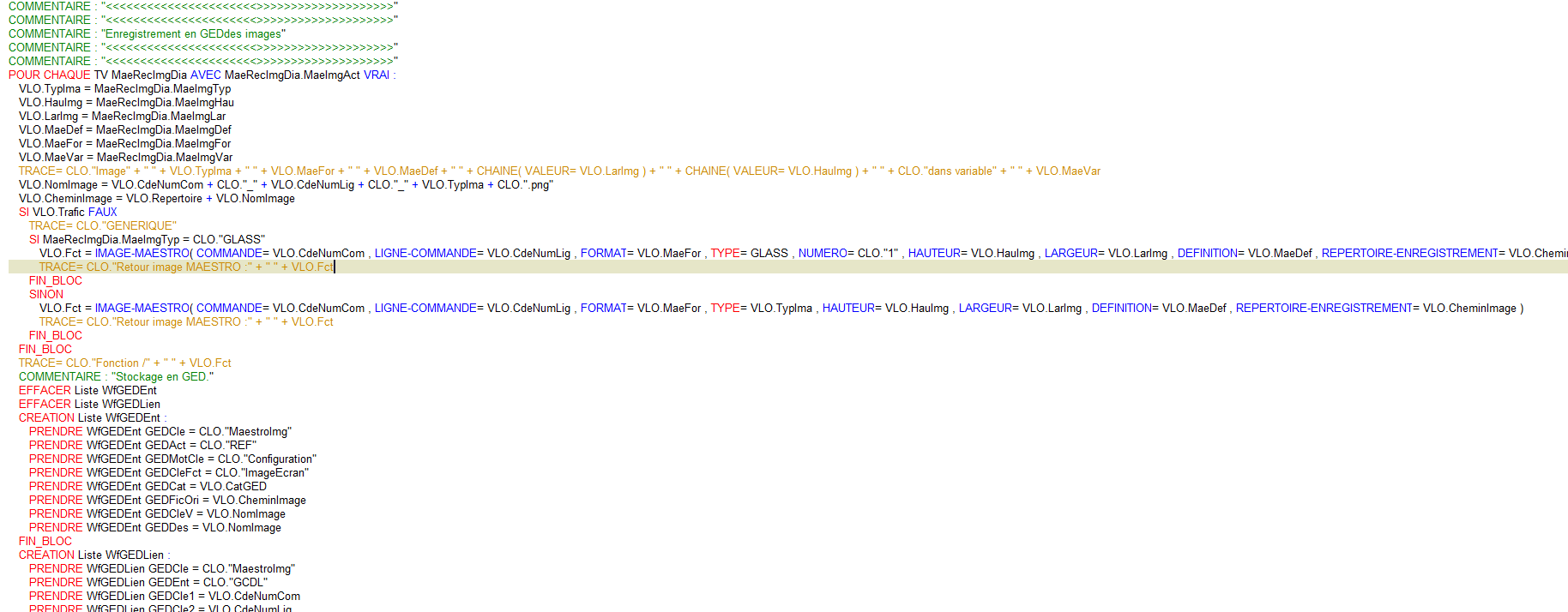

Exemple d’utilisation dans une requête:
